產品圖片
PRODUCT IMAGE

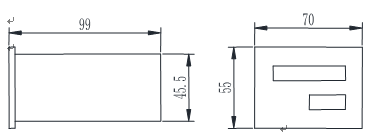

安裝尺寸
MOUTING DIMENSION
特點與用途
FEATURES & APPLICATIONSl 用于需要將測力信號轉換為數字通訊信號、標準模擬輸出信號及簡單控制的場合
l 模擬輸出信號可選擇4-20mA、0-10V，數字通訊接口可選擇RS485或RS232
l 雙排6位LED數碼管分別顯示實時測量值、峰值、輸出電流值、I/O狀態信息
l 控制器帶有上限、中限、下限界限判斷功能
l I/O有2入3出，可自定義輸入輸出端口功能
l 可通過上位機進行驅動控制器輸出，可部分替代PLC
l 控制器供電電源采用DC24V供電，壓寬±5V，更加安全穩定
l 開孔式面板安裝，面板面積僅70mm（寬）×55mm（高）
技術參數
SPECIFICATIONS參數 | Specifications | 技術指標/Technique |
顯示窗口 | Display | 雙排6位LED顯示 4 dligts dispaly |
可讀性 | Readability | 1/90000 |
輸出線性 | Output linear | <0.002% |
綜合精度 | Comprehensive accuracy | 優于better than0.01% |
A/D轉換速度 | A/D Conversion speed | 1000次/秒 times/second |
接受靈敏度 | Accept sensor | -3.6+3.6m V/V |
輸入負載 | Input load | 3500Ω傳感器loadcells |
輸出規格 | Output specification | 0~10V/4~20Ma/RS485/RS232 |
滿量程溫度漂移 | Temp.effect on output | ≤10ppm/℃ |
零點溫度漂移 | Temp.effect on zero | ≤10μV/℃ |
激勵電壓 | Excitation voltage | 5VDC |
電源供給 | Power supply | 24V±5VDS |
整機消耗 | Power waste | ≤10W |
工作溫度范圍 | Operation temprange | -20~70℃ |
單件重量 | Weight approx | 0.5kg |
材料 | Material | Aluminum ally（鋁合金） |
防護等級 | IP Class | IP65 |

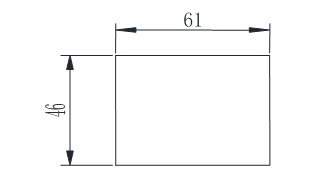

安裝方式
PRODUCT IMAGE
